煤矿井下自动隔爆装置使用说明

发布时间:2021-07-25人气:926


山东宸兴煤矿井下自动隔爆装置详解


产品概述:
用途及原理

煤矿井下自动隔爆装置安装在有瓦斯、煤尘爆炸危险的巷道中,当发生瓦斯或煤尘爆炸时能自动喷出灭火物质,及时淬熄在其保护范围内的爆炸火焰,避免火焰继续蔓延引发危害更大的二次爆炸,将瓦斯爆炸造成的危害降低到最低。

煤矿井下自动隔爆装置采用锚杆连接的方式固定在巷道顶板上方,并根据巷道情况选择装置的布置方式、安装数量等。冲击波接收器面向爆炸产生的冲击波和火焰的蔓延方向。冲击波先于火焰到达冲击波接收器,并使触发装置动作,隔爆介质喷出,形成高效能雾状隔爆区域,该雾状隔爆介质可悬浮足够时间以等待火焰到来并使之熄灭,起到阻止爆炸蔓延的作用。(见图1)

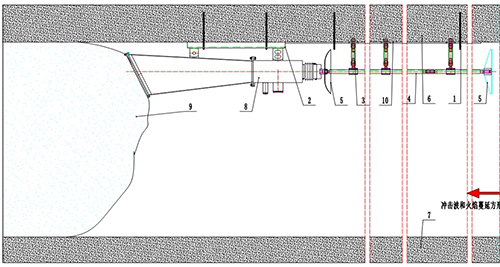

图1 煤矿井下自动隔爆装置原理示意图

1——锚杆;2——本体连接座;3——推杆吊挂;4——冲击波接收推杆;5——冲击波接收器;6——巷道顶板;7——巷道底板;8——装置本体;9——雾状隔爆区域;10——专用紧固件。


设备使用环境1)有瓦斯、煤尘爆炸危险的煤矿井下;

2)可适用于地质条件复杂多变的巷道;

3)环境温度:0℃~45℃;

4)相对湿度:98%以下;

5)大气压力:80~101kPa;

型号的组成及代表意义Z  隔爆介质kg

G  巷道

J   粉剂

F  机械式

H  隔爆

35 装置

煤矿井下自动隔爆装置基本参数:
1)最低开启压力

2)启动时间

3)高压气仓压力

4)高压气仓容积

5) 灭火粉重量

6)装置总体尺寸

7)装置总重

8)雾面持续时间

9)  巷道断面

 0.015Mpa

 <15ms

12Mpa±2 MPA

 6L

 40Kg

 7630mm×511mm×410mm

 (97±1)Kg

>1000ms

23.3 ㎡

五、煤矿井下自动隔爆装置日常维护

检查项目具体维护内容及操作步骤

1. 检查各螺母的拧紧程度

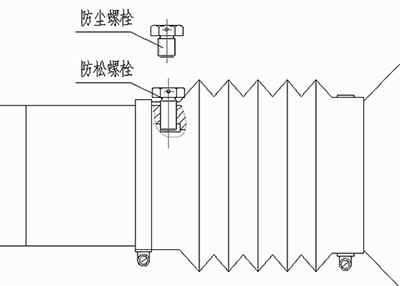

(a) 防松(尘)螺母简图

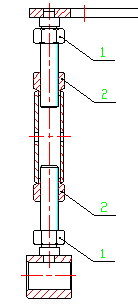

(b)左吊挂装置简图

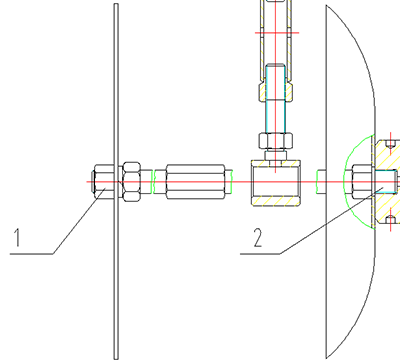

(c)冲击波接收器简图

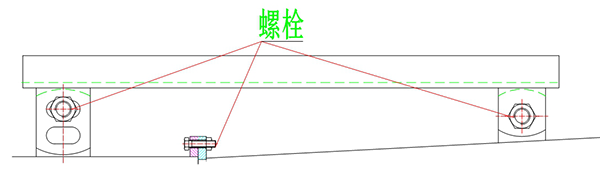

(d)主体连接装置简图


1、拧下滑动套筒上的防尘螺栓,拧上锁紧装置的防松螺栓,拧紧。见图(a)

2、依次拧紧冲击波接收器的螺母

   (1),检查冲击波接收杆的对接处螺纹

   (2),拧紧吊挂(1、2)和吊挂装置上的对顶螺母。见图(b)、(c)、(d)

3、拧下锁紧装置的防松螺栓,拧上滑动套筒上的防尘螺栓。

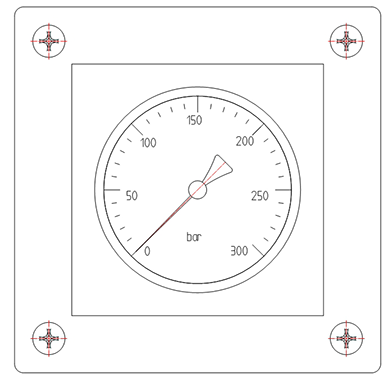

2.清洁压力表防护罩窗口表面的灰尘和水汽



用棉纱轻擦有机玻璃表面及周边灰尘和水汽,若防护罩内部有灰尘则将防护罩卸下,对内表面进行清理,然后重新上紧防护罩。

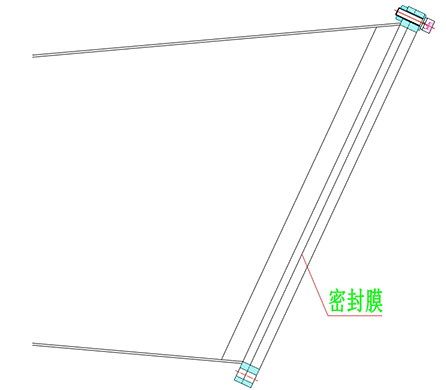

3.检查密封膜是否完好


查看灭火粉密封膜是否完好,出现密封膜破损、灭火粉板结等情况立即通知生产厂家。

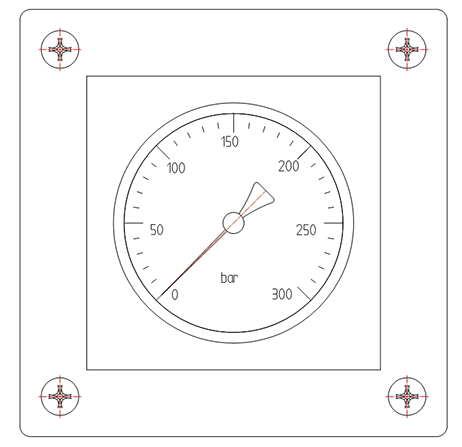

4.日常查看压力表示值


观察压力表示值,当压力低于设计工作压力时立即通知生产单位。
各零部件维修、检验周期

每运行六个月:

——检查干粉灭火剂是否受潮、板结,灭火粉有效期为1年;

——更换外罩总成上的密封膜;

——检查压力表防护罩是否完好;

——检查各处密封圈和防尘套是否完整;

——检查锁紧装置内部有无腐蚀,润滑情况是否良好;

——检查装置各处润滑情况是否良好;

——检查装置在巷道顶板上的连接是否稳固;

——检查装置各处连接是否可靠;

——检查冲击波接收器的直线度;

每运行十二个月

——相互作用部件工作性能检验;

——检查活塞移动时有无卡涩现象;

——检查滑动套管移动时有无卡涩现象;

——检查启动机械推力滚珠工作状态。

包装、运输、贮存

1、包装

1)包装箱应使用木箱,每套装置均使用木箱单独包装,包装箱应有防雨或防潮措施,并符合水陆运输的要求。

2) 包装箱外面文字标志应齐全、清楚。内容包括:

a)制造厂名、地址、出厂编号、数量、日期等;

b)产品型号及名称;

c)包装箱外形尺寸、毛重和净重;

d)收货单位名称、 地址、联系人等。

3)随机技术文件应使用防潮袋包装,放入主机箱内。包括:

a)产品合格证;

b)产品使用说明书;

c)装箱单;

2、运输

产品成品包装应符合海、陆、空运输的有关规定。

3、  贮存

装置应放在干燥、空气流通的地方,不得受潮、重压、碰撞,不得接触酸、碱等腐蚀性物质和有害气体及溶剂,严禁接触火源并注意不得侧放、倒放。

隔爆装置应放在干燥、空气流通的地方,不得受潮、重压、碰撞,不得接触酸、碱等腐蚀性物质和有害气体及溶剂,严禁接触火源并注意不得侧放、倒放。

开箱检查开箱后应检查合格证、装箱单、使用说明书;装箱单上所填写的数量是否与实物一致;如有不符,请立即与本公司联系。
售后服务及联系方式产品如出现故障,请与本公司联系。本产品质保期为一年,质保期内出现任何非人为质量问题,我方负责及时处理,让客户满意。

联系电话:0538-7221398

邮箱:sdcxzgkj@163.com

邮编:271200

地址:山东省泰安市新泰市经济开发区光明路68号
